低温控制夹套全包过滤反应釜5L固相合成釜

产地：中国上海
产品描述：过滤装置采用聚四氟乙烯材料，通过不锈钢快拆法兰与釜体相连，方便拆卸更换滤板。高硼硅玻璃釜体透明度高，方便的观察实验过程，容积100mL~200L可选，更适用于中小试或特定生产工况。
订购热线：021-59105991

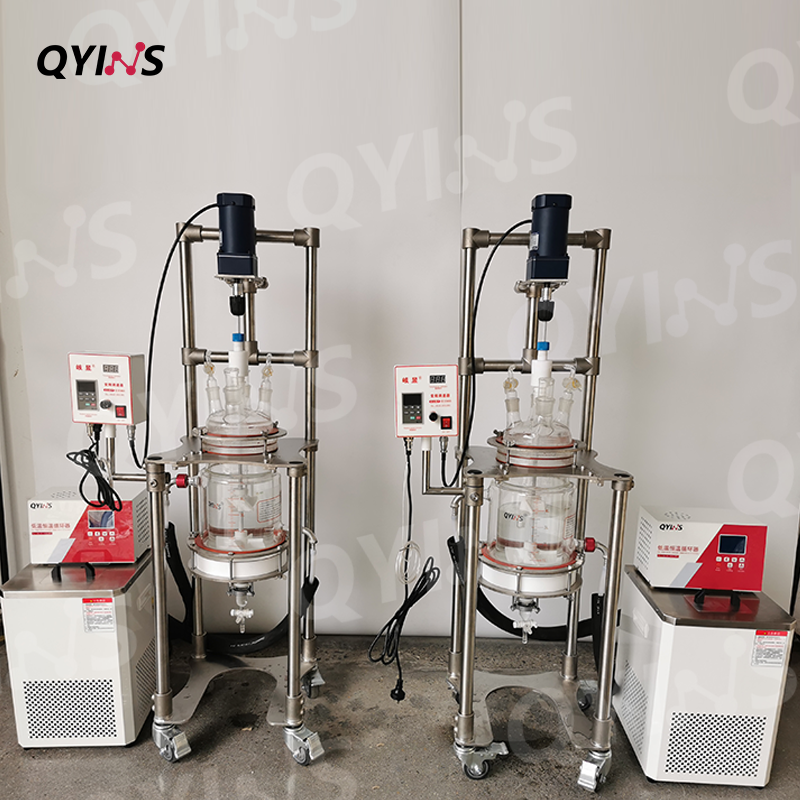

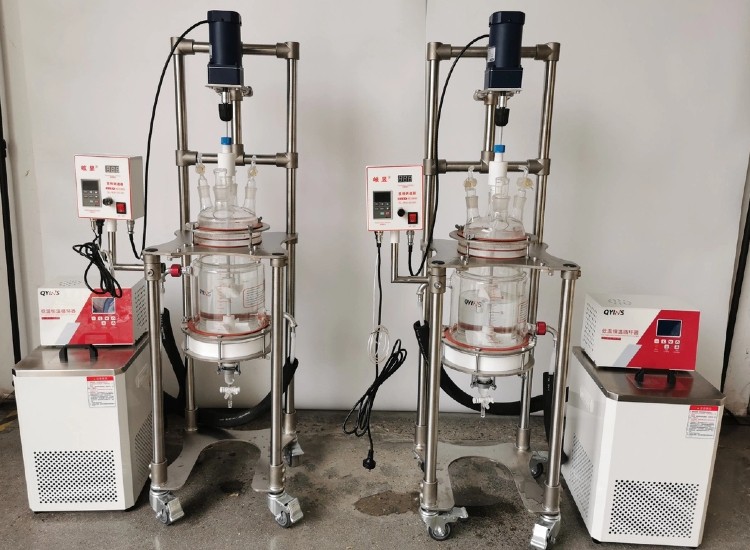

移动式夹套全包玻璃固相合成釜

小试实验室用裂解釜可拆卸筛板

产品信息

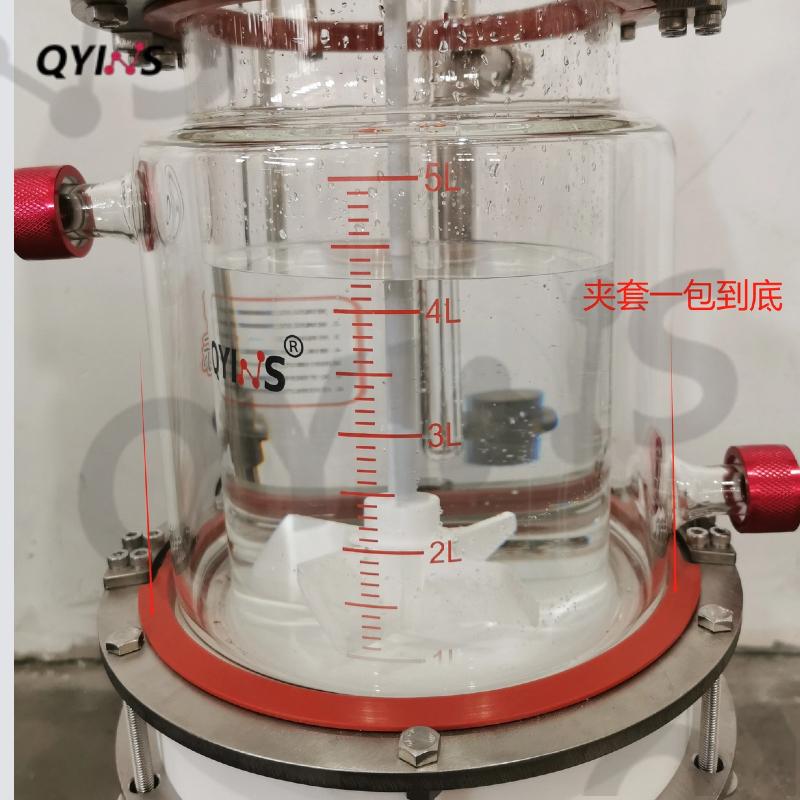

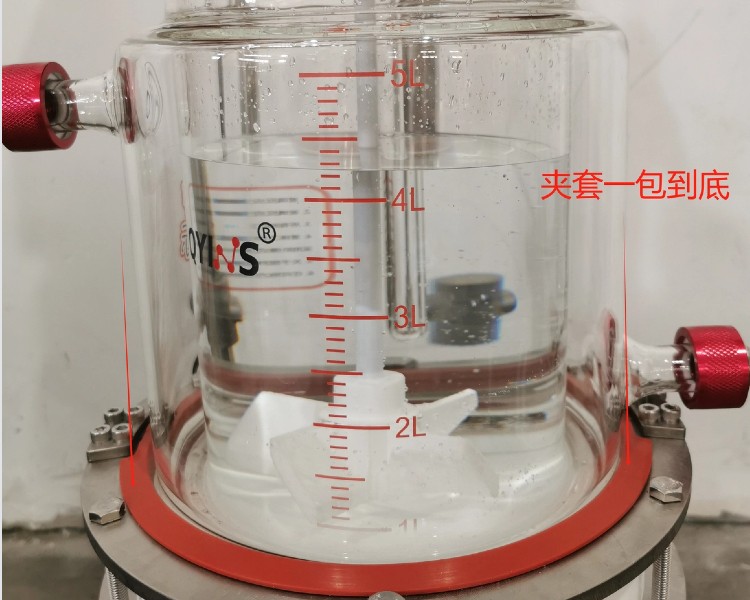

01.夹套全包釜体

常规固相釜釜体夹套底部收口部分可能温度控制不到（加热制冷不均匀，对实验的效果会产生少量影响）全包釜体夹套一包到底，使底部物料也可受热均匀，并且加大了过滤面积。

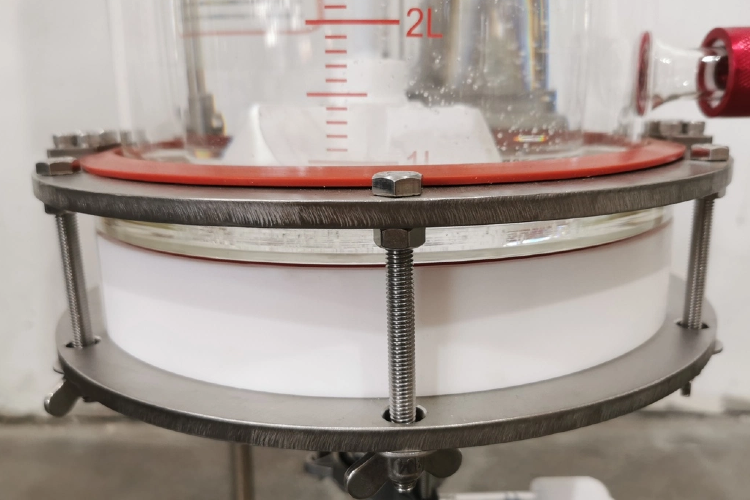

02.快拆法兰

过滤装置用快拆法兰连接，可拆卸更换，轻松取出固体物料。釜体与过滤装置中间置有外包四氟密封圈，保证密封性。


03.三通阀门

三通阀门除了液体的放料，还可以通氮气真空鼓泡（可以排除釜内氧气进行无氧反应保护物料）。

设备参数

型号 MODEL	QYGF-5AB	QYGF-10AB	QYGF-20AB	QYGF-30AB	QYGF-50AB	QYGF-100AB
物料容量 Material capacity(L)	5L	10L	20L	30L	50L	100L
夹套容量 Jacket capacity(L)	≈3L	≈3L	≈6L	≈6L	10L	25L
上法兰直径 Upper flange diameter(mm)	205mm	265mm	340mm	380mm	5	500mm
下法兰直径 Lower flange diameter(mm)	255mm	300mm	380mm	410mm	450mm	550mm
釜盖开口 Cover openings	共6口（搅拌口，液体进料口，测温口，固体投料口，放气口、备用口）可定制 A total of 6 ports (mixing port, liquid feed port, temperature measuring port, solid feed port, air vent, spare port)， can be customized
釜体与釜盖 Kettle and cover	304不锈钢法兰连接 304 stainless steel flange connection
空载真空No-load vacuum	负0.098Mpa
变频调速器 Frequency conversion governor	数显温度和转速 Digital display temperature and speed
搅拌转速 Stirring speed(rpm)	0-400r/min				0-280r/min
密封形式 Sealing type	自润滑式机械密封（可定制轴套式机械密封、磁力耦合密封等） Self-lubricating mechanical seal (customizable bushing mechanical seal, magnetic coupling seal, etc.)
搅拌桨 Stirring paddle	单层推进式Single-layer propulsion		双层推进式 Double-layer propulsion
过滤底板 Filter base plate	改性四氟砂芯 (316不锈钢砂芯可选）Modified ptfe sand core (316 stainless steel sand core optional)
砂芯孔径 Core hole diameter	40-60μm（可定制 Customizable 1-160μm）
砂芯板直径 Core plate diameter	219mm	245mm	319mm	360mm	420mm	497mm
进出油嘴 Inlet and outlet nozzle	旋拧式螺纹口连接 Screw type threaded connection

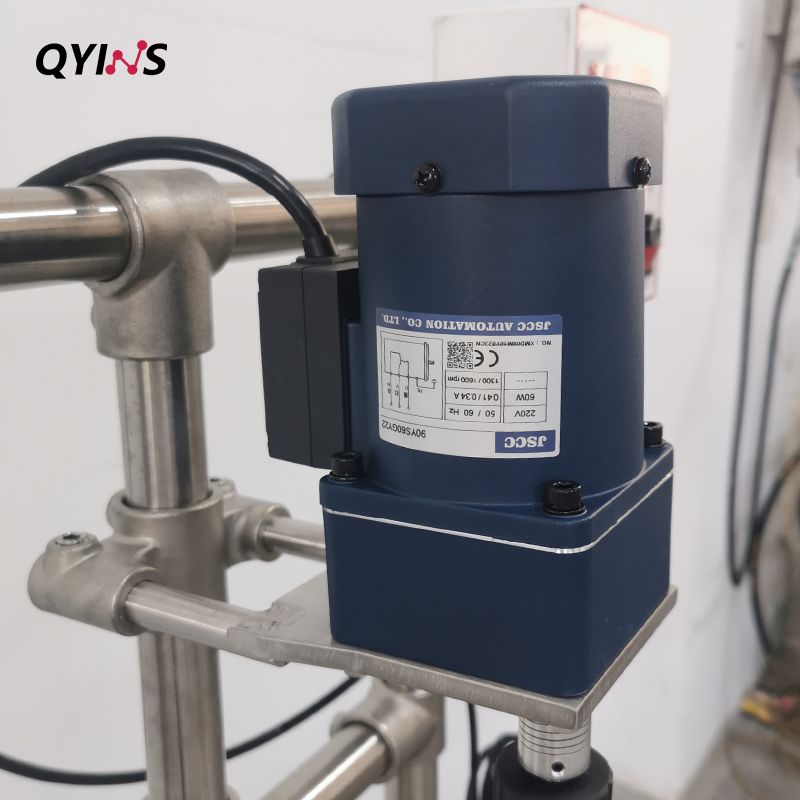

电机功率 Motor power (W)	120W/1:3	180W/1:3			370W/1:5
电源 Power supply	220V/50Hz 电压可根据客户需求定制 Voltage can be customized according to customer requirements
认证标准 Certification standard	CE认证 CE certification
