年产百吨级目标双极不锈钢分子蒸馏 3+1平方定制款

产地：中国上海
产品描述：双级不锈钢分子蒸馏撬装模块，采用3㎡+1㎡精准配比的双级蒸馏结构设计，依托优质不锈钢基材打造核心蒸馏腔体，兼具卓越的耐腐蚀性与热力学稳定性，可适配高粘度、热敏性、易氧化物料的深度分离提纯场景。模块集成磁力耦合密封技术，实现动密封向静密封的升级迭代，彻底杜绝传统密封方式的泄漏隐患，保障物料纯度与生产环境安全，尤其适用于高价值、高纯度要求的精细化工、生物医药、食品添加剂等领域。
订购热线：021-59105991

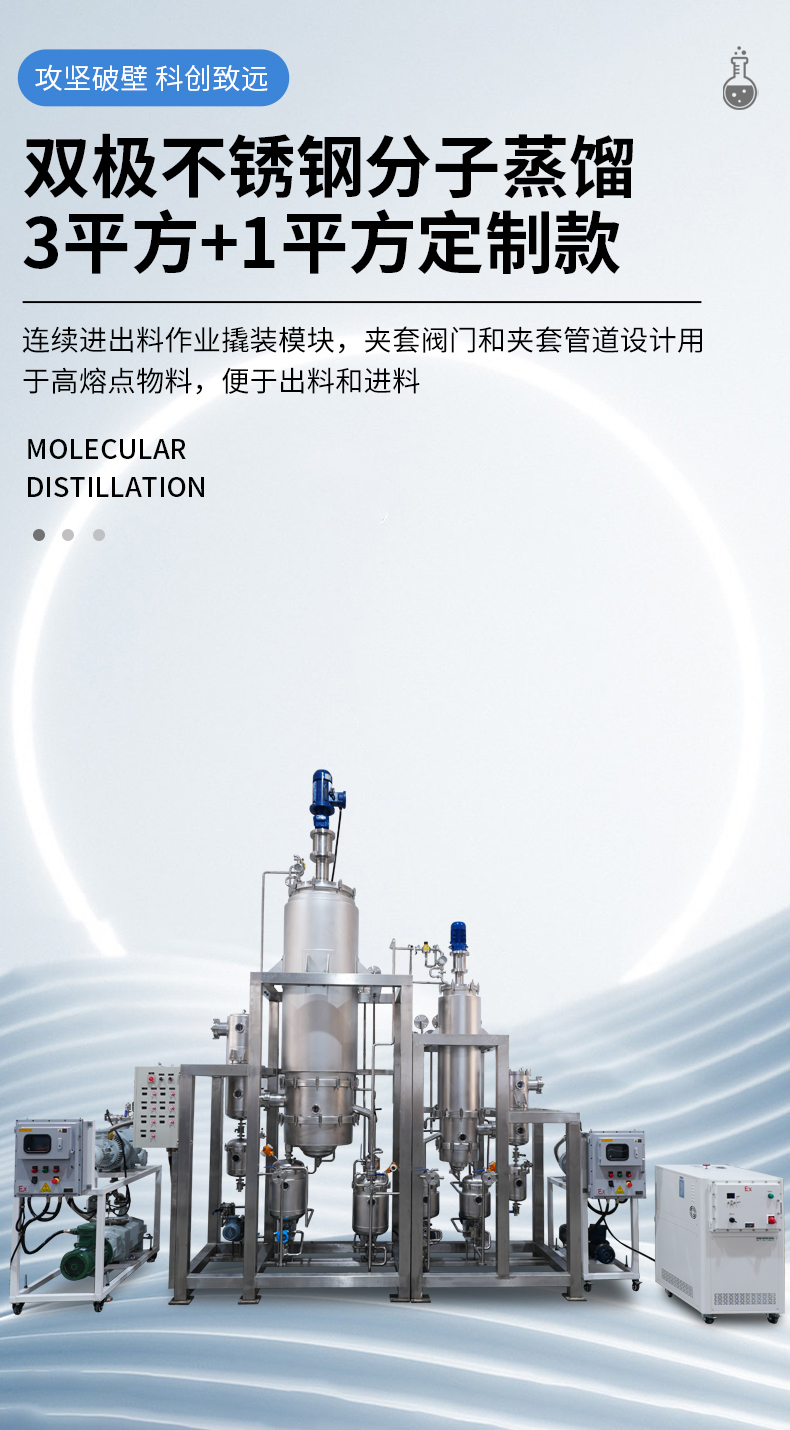

双极不锈钢分子蒸馏

3平方+1平方定制款

连续进出料作业撬装模块，夹套阀门和夹套管道设计用

于高熔点物料，便于出料和进料

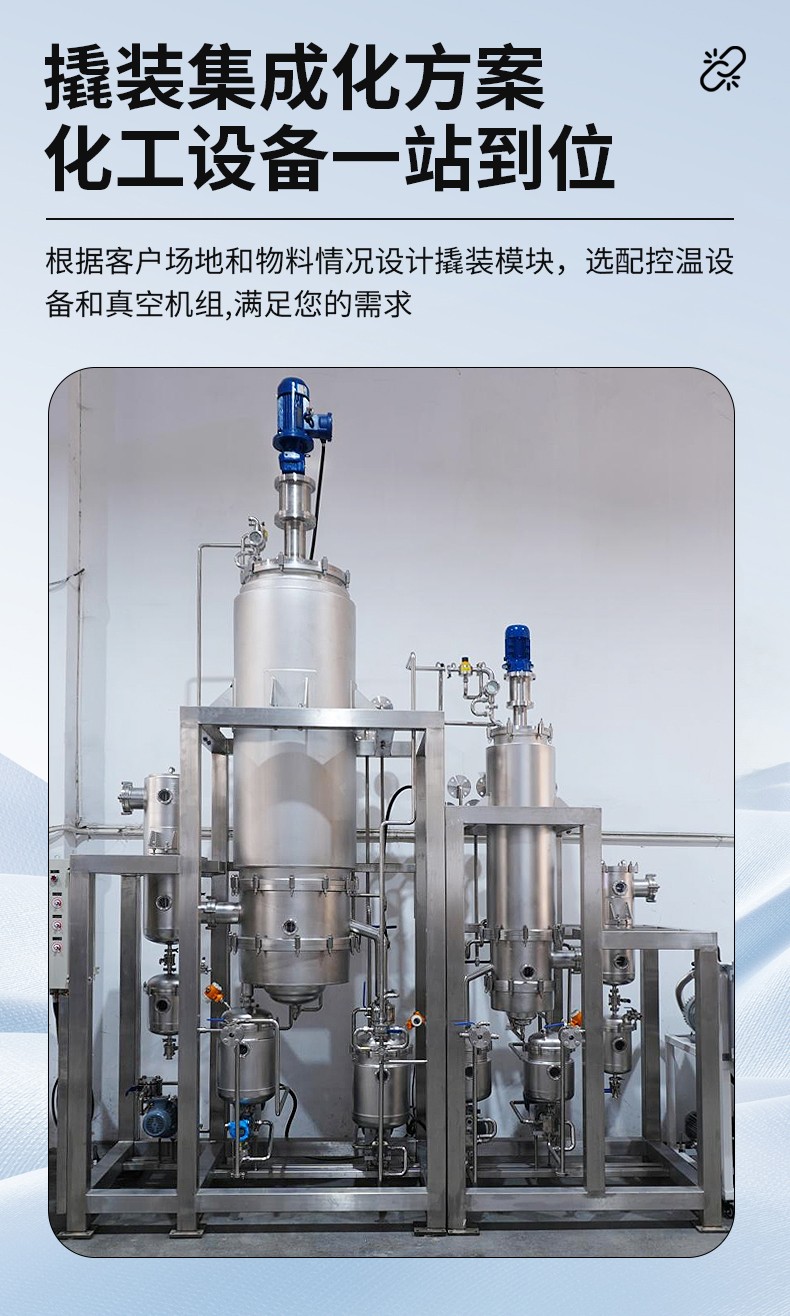

撬装集成化方案

化工设备一站到位

根据客户场地和物料情况设计撬装模块，选配控温设

备和真空机组,满足您的需求

工业级316不锈钢

硬核守护工业生产

与物料接触部分为316L，其他为304不锈钢，具有更高

强度和硬度，洁净抗锈，符合行业标准

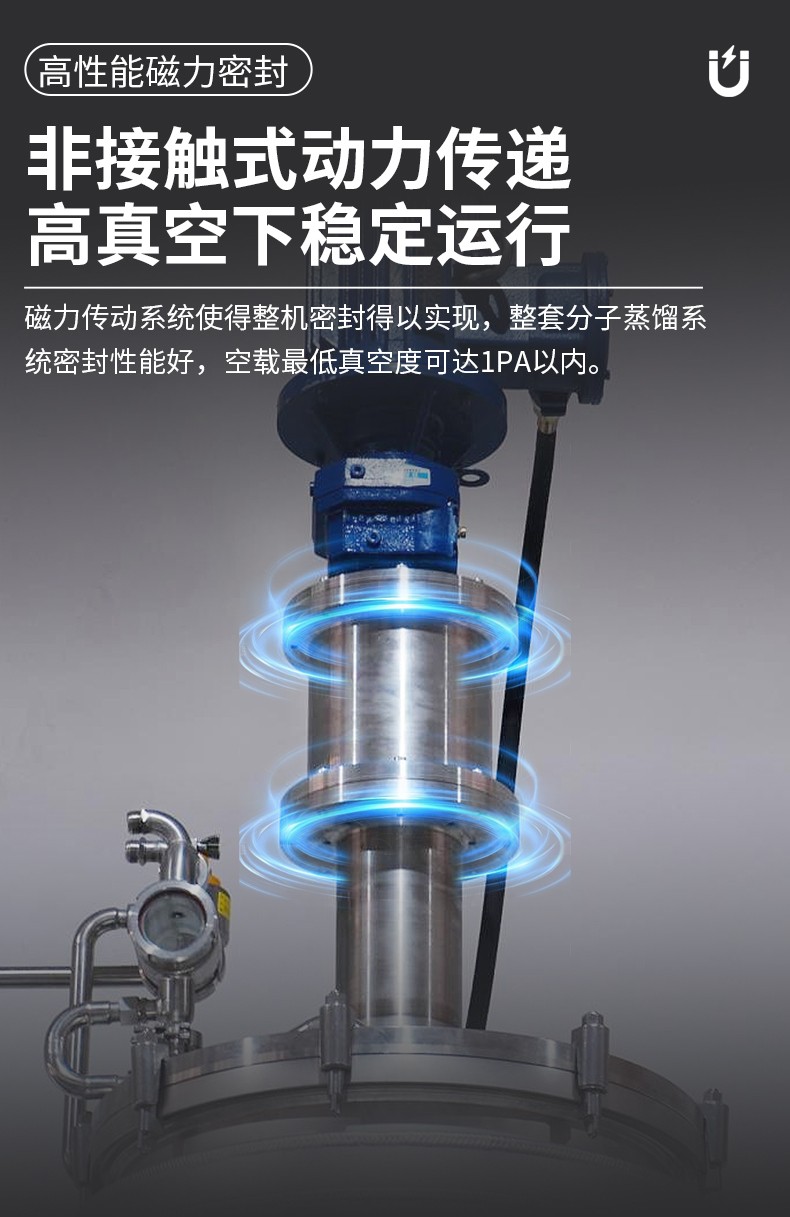

非接触式动力传递

高真空下稳定运行

磁力传动系统使得整机密封得以实现，整套分子蒸馏系

统密封性能好，空载最低真空度可达1PA以内。

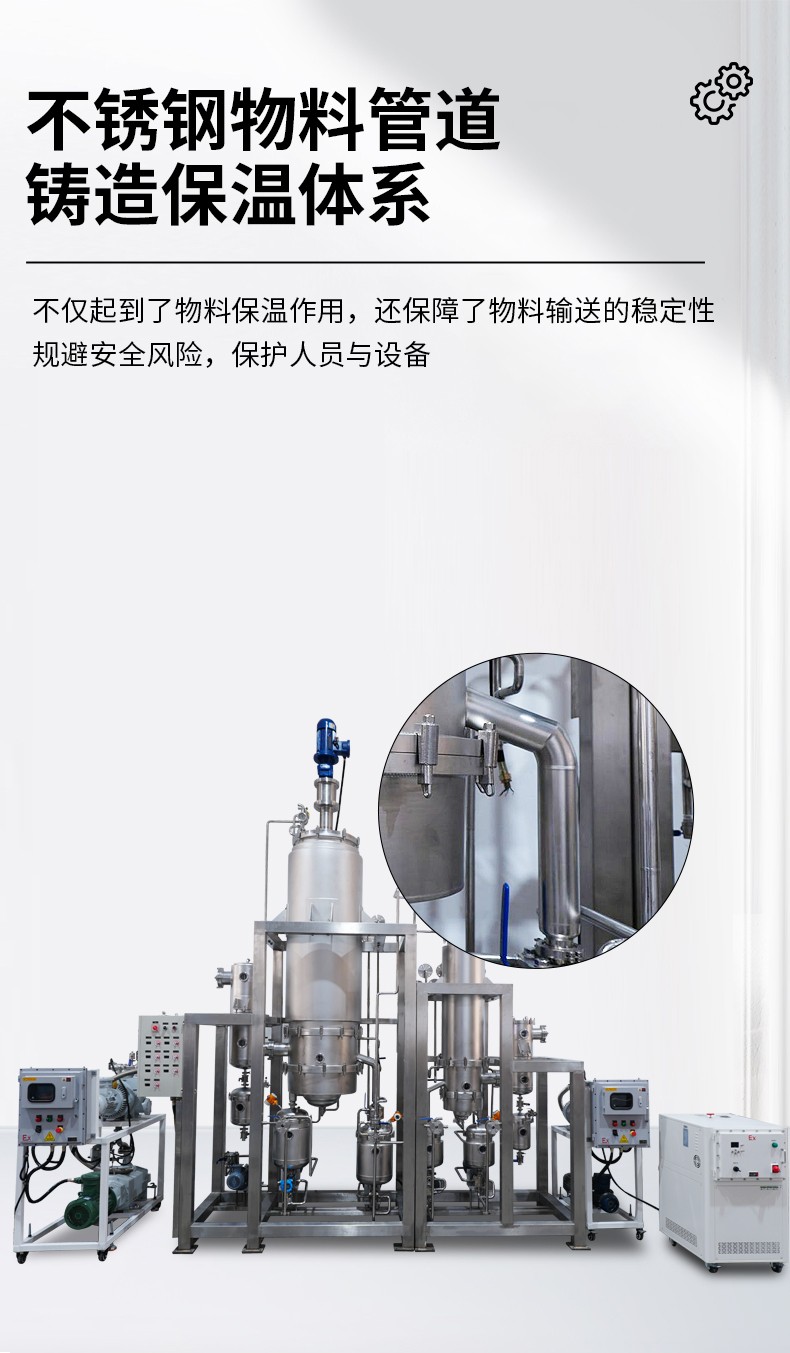

不锈钢物料管道

铸造保温体系

不仅起到了物料保温作用，还保障了物料输送的稳定性

规避安全风险，保护人员与设备

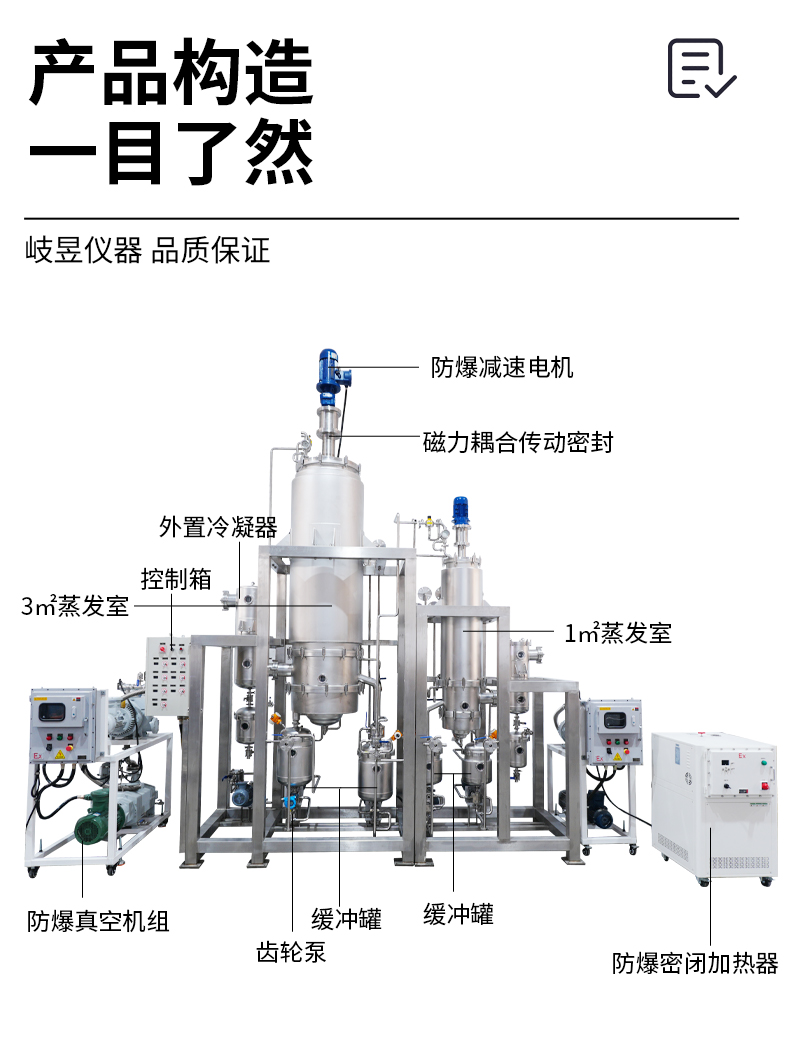

高真空 3m²+1m²不锈钢分子蒸馏机组

专为热敏性物料设计高真空度精准控温操作温度低

01.适用环境

适用于熔点高的物料，所有管路包括阀门都是保温的。与物料接触316L材质，其他304

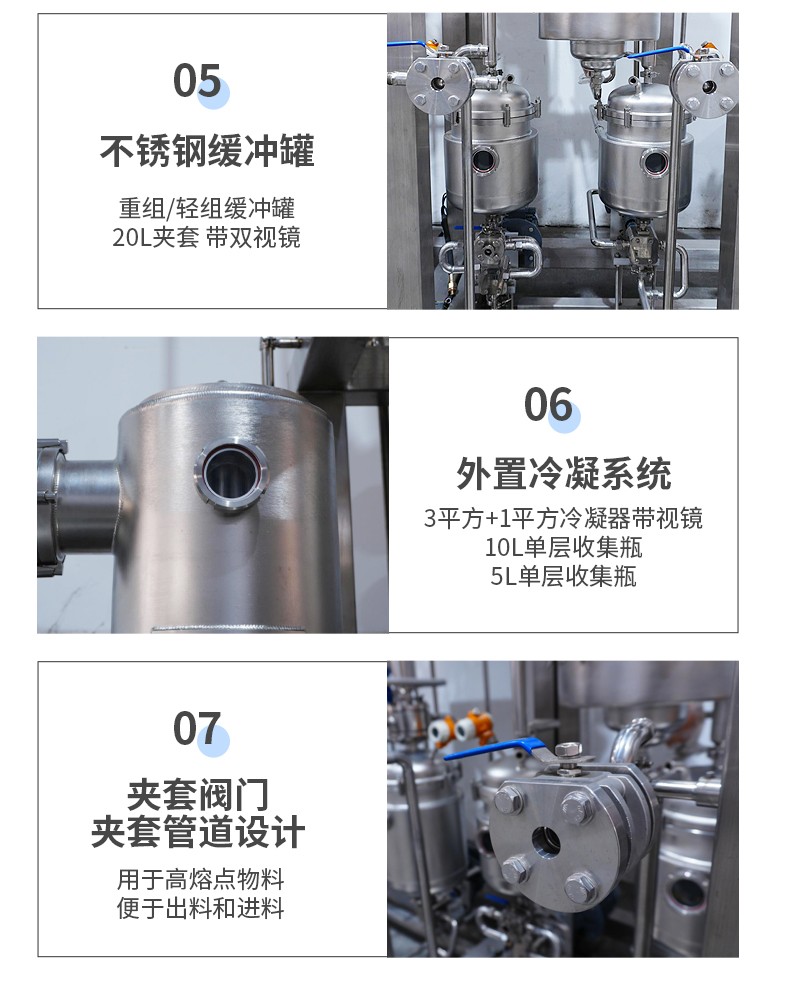

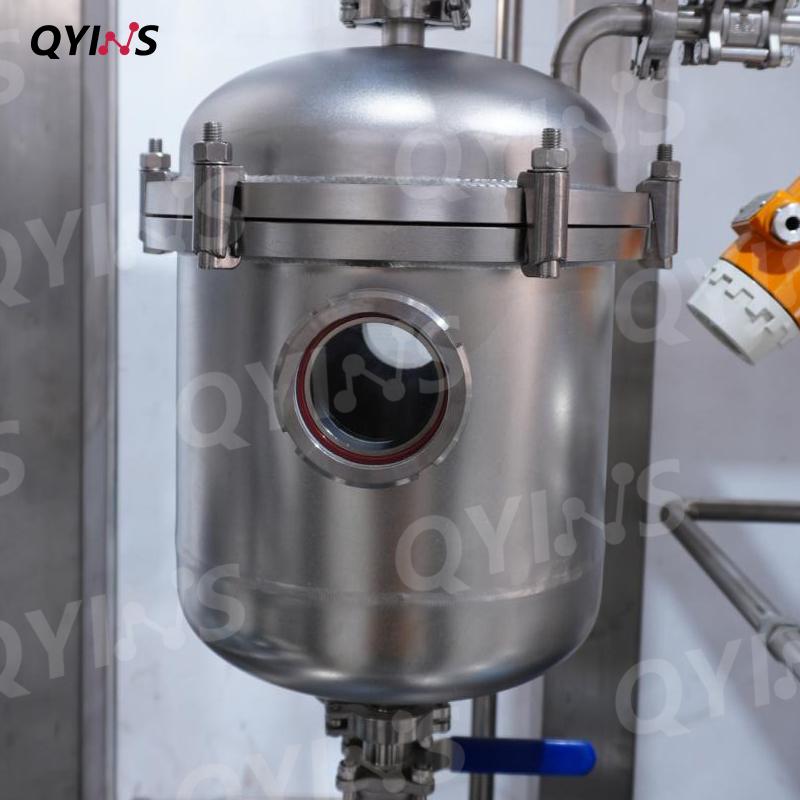

02.加大收集罐+全程管路夹套保温

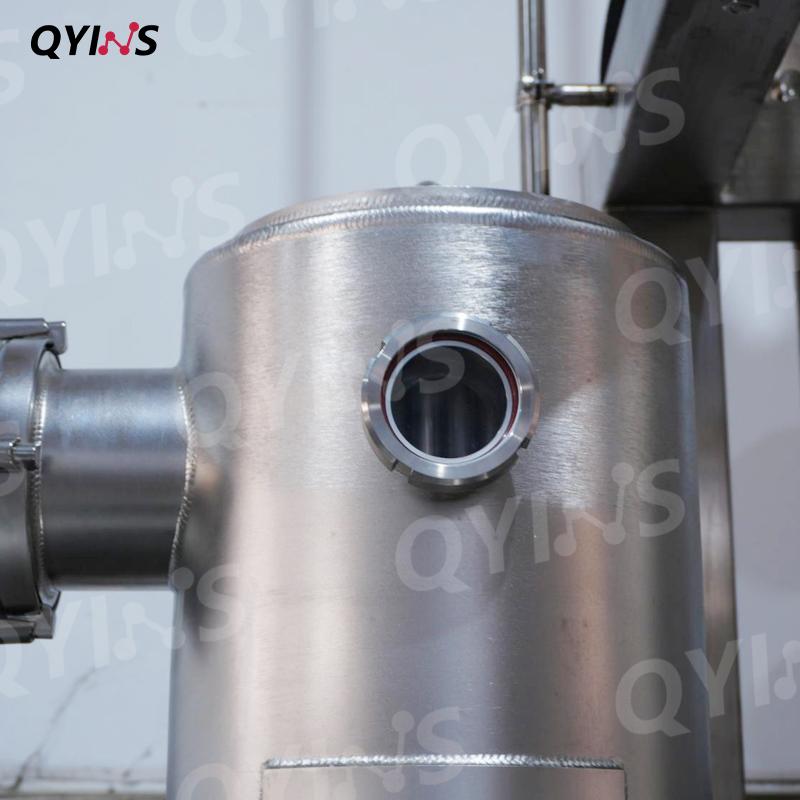

可视化视窗.方便观察物料情况.

03.夹套保温阀门

纵向阀门设计，阀门管道全部保温，适用于高熔点的物料。

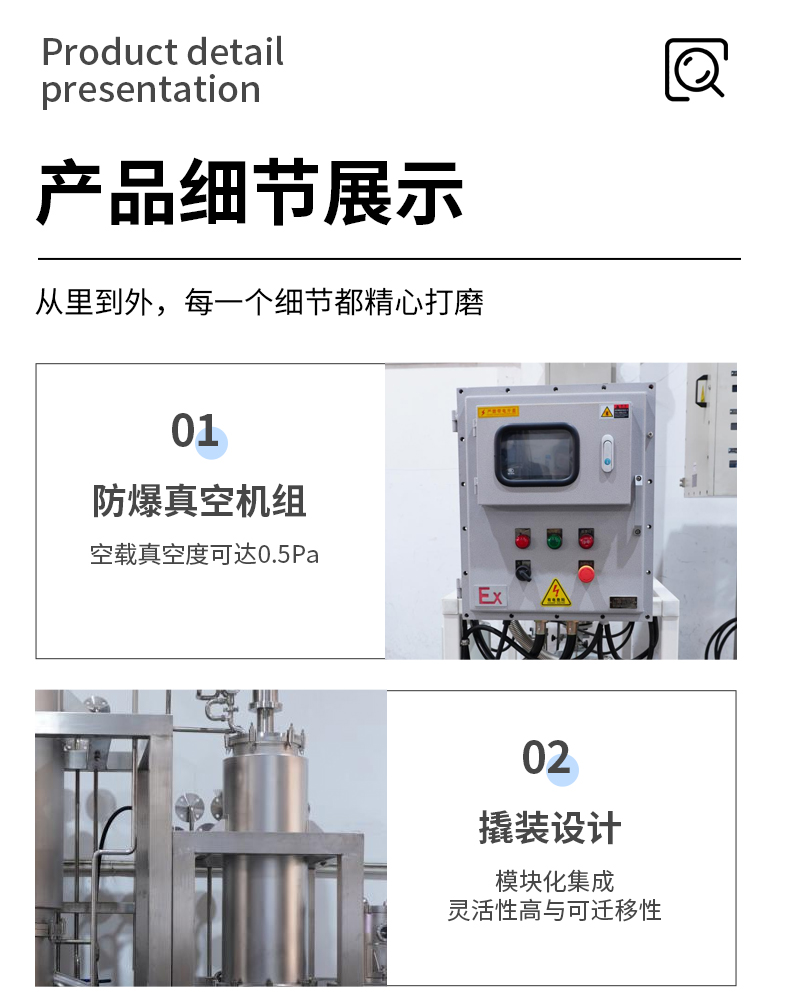

4.真空机组

采用旋片加螺茨机组，全面保护真空系统.真空度低至0.5pa

增大分子平均自由程，提高蒸馏效率. 显著降低蒸馏温度，适用于热敏性物料‌

设备参数

中小试生产 0.06-20㎡、PLC控制、可双级/多级配套设备或者公用工程极限空载真空度可达0.1Pa、可连
续进料和出料生产。

适宜:高沸点、热敏性、易氧化物质的物理分离;蒸馏、蒸发、浓缩、汽提。

应用于:原料药、维生素的提纯;精油或者植物提取油的纯化处理:脱除硅油、树脂、聚合物中的单体:蒸馏单
甘油酯等工艺。

型号/MODEL	QYMD-1SS	QYMD-2SS	QYMD-3SS	QYMD-5SS	QYMD-10SS
蒸发面积(㎡) Effective evaporation area (㎡)	1	2	3	5	10
进料速度 Feeding speed（L/H)	5-80	5-150	20-300	50-400	100-600
冷凝管面积(㎡) Condensation pipe area (㎡)	2.7	4.5	7.4	8	28
冷凝器 Condenser	标配 Standard configuration
冷阱 Cold trap	选配 Atching
刮板材质 Scaping quality	复合聚四氟刮板 Composite PTFE scraper
刮板类型 Type of scraper	离心式刮板 Centrifugal scraper
密封形式 Sealing type	磁力耦合密封 Magnetically coupled sea
搅拌转速 Stirring speed(rpm)	0-350
系统真空度 System vacuum(pa）	可达 0.1Pa Can reach 0.1 Pa
不锈钢材料 Stainless steel material	与物料接触316L(可选其它不锈钢或合金材质)316L material in contact with the material (other stainless steel or alloy materials are optional)

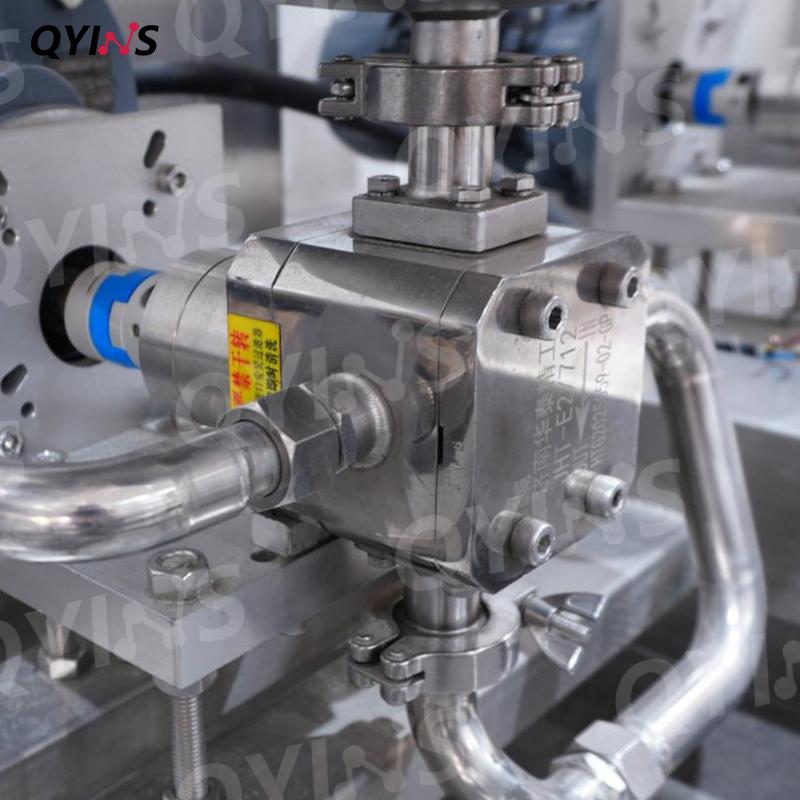

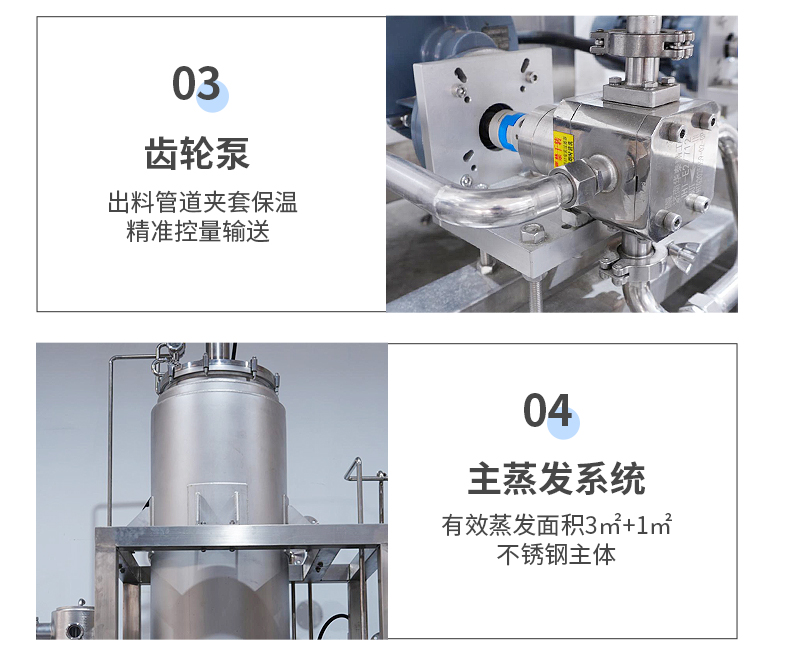

进料方式 Feeding method	齿轮泵连续进料 Continuous feeding of gear pump
出料方式 Discharge method	齿轮泵连续出料 Continuous discharge of gear pump
认证标准/Certification standard	CE认证/CEcertification
